▶ 当前位置:首页>产品中心> ERACS.E-Q1超高效多功能风冷螺杆机组
ERACS.E-Q1超高效多功能风冷螺杆机组
ERACS.E-Q1超高效多功能风冷螺杆机组
制冷量:246~1543kW 制热量:260~1580kW 热回收量:300~1886kW 克莱门特超高效风冷四管制机组是专为需要高效率的用户设计的产品,机组采用众多节能措施,机组满足国家EER、IPLV双一级能效的要求。广泛应用于医院、酒店、游泳馆、博物馆等需要同时制冷制热的场所。 高综合能效TER,尽可能节约每一份能源。

拓展功能:

ERACS.E-Q1  R134a制冷剂系列
ERACS.E-Q1-Z5  R513A制冷剂系列

整体框架结构描述:

机组的整体框架及底板采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。

压缩机描述:


采用高效设计的半封闭双螺杆式压缩机,不仅运转平稳,精密的压缩机转子间隙,更使高低压侧泄漏减至较少,从而提高了压缩机效率,COP值高。机组自带压缩机隔音罩,降低机组噪音。




蒸发器描述:

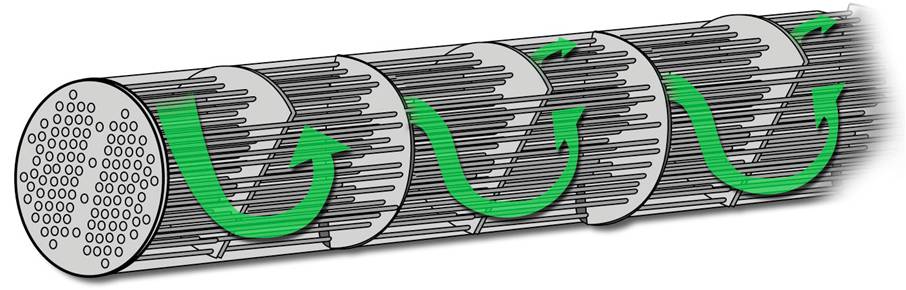

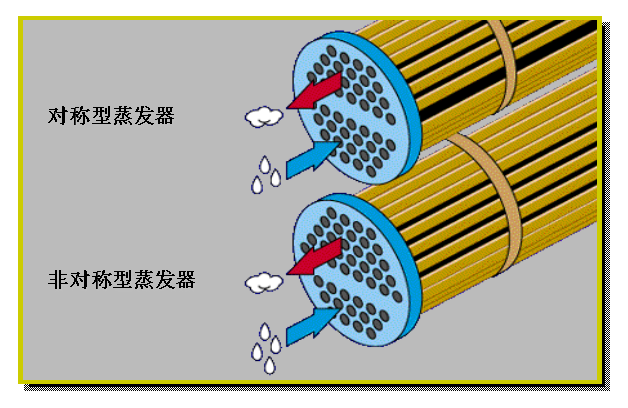

1、采用壳管式非对称结构设计,即气态、液态制冷剂通过传热铜管流通截面积不同,使制冷剂无论在液态或气态时都在均匀的流速下循环运行,因而不仅使冷媒能够充分蒸发,又使回路的循环阻力减小。

2、与对称式结构相比,非对称蒸发器不仅具有更高换热效率,而且其也具有更高回油效果。

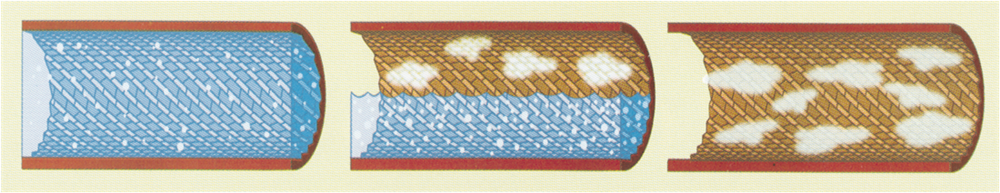

3、高传热效率涡旋状内螺纹铜管,增加换热面积和制冷剂扰动,提高换热效果。

4、蒸发器设计、制造、检验等符合GB/150《钢制压力容器》、JB/4765《制冷装置用压力容器》等压力容器国家标准和法规。



冷凝器:

1、采用倒M型结构,在机组体积不变的前提下增加换热面积;风速分布均一化,实现高性能的热交换,供暖时结霜减少,提高制热和除霜性能;

2、采用亲水波纹片设计,机组冷凝器不容易堵塞,机组维护费用降低、寿命更长;铝片采用加厚设计,不容易发生倒片;

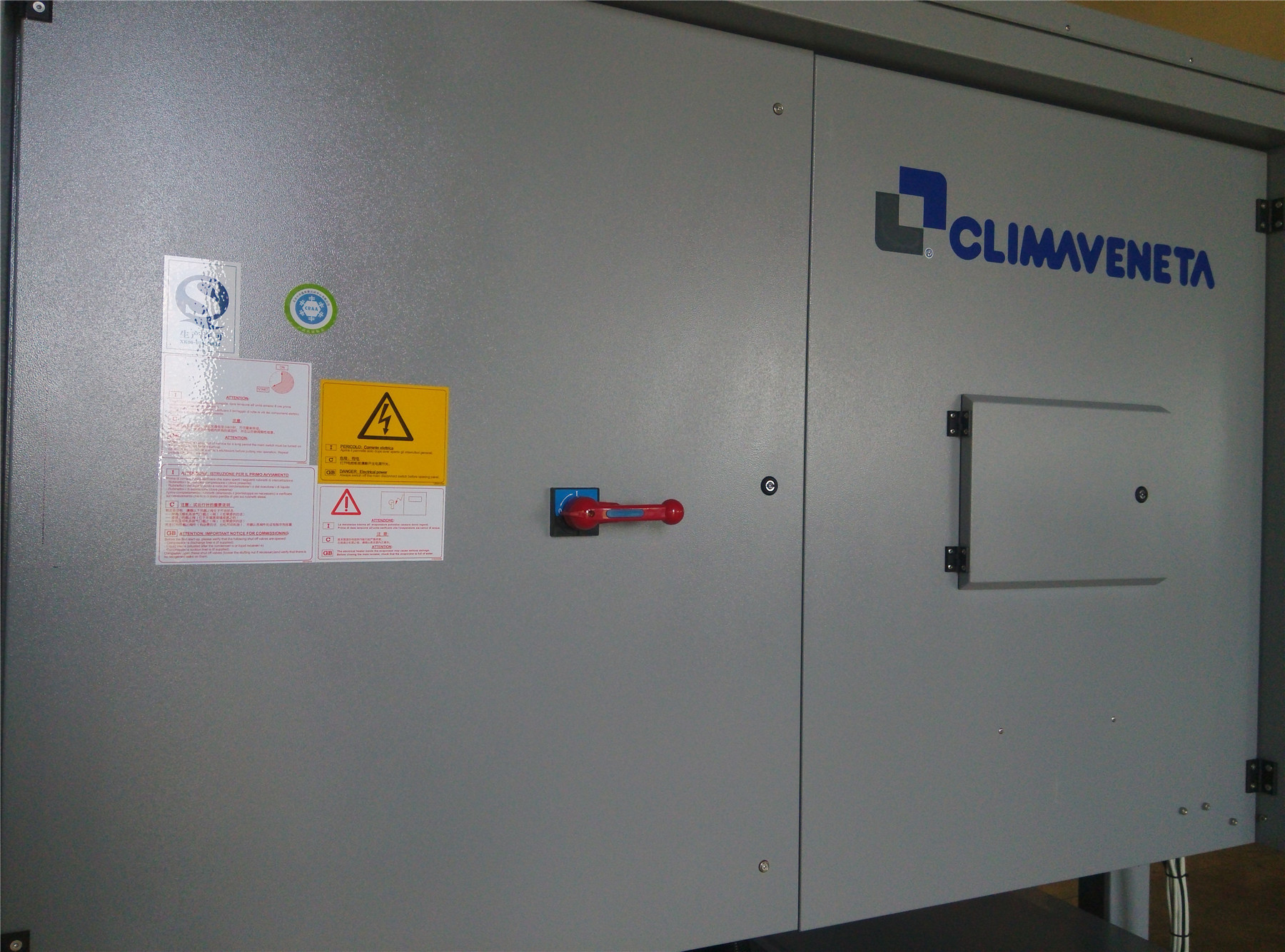

控制柜:

1、机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,电器部分的维修可在机组的前部进行。

2、电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件。

3、为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。

控制系统:

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。多个扩展配件,增加远程和群控功能。
1、友好人机界面:操作屏嵌入机组,方便的操作、良好的保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。

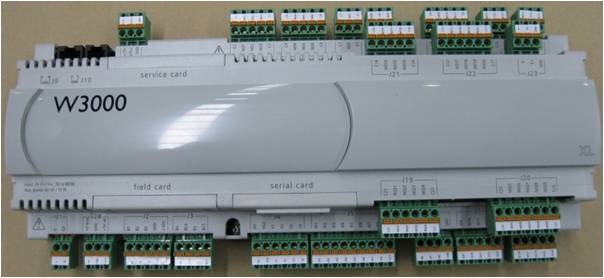

2、机组控制与运行管理:W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现12.5-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。

3、网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接MODBUS、LONWORKS、BACNET等常见的楼宇控制系统。

4、FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。

5、故障保护、报警和分析能力微电脑智能控制器具有故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,独有“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。




认证及荣誉:

电气控制质量保证:

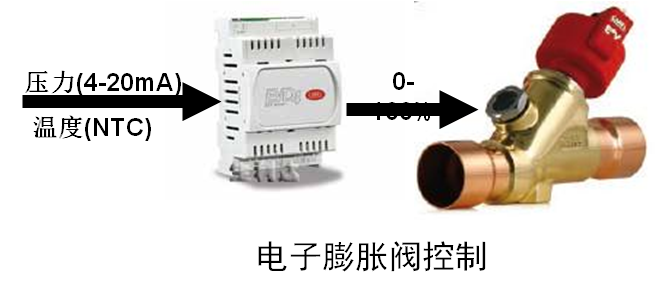

电子膨胀阀:

采用电子膨胀阀,精确控制,适应负荷变化。



外转子风机:

※ 根据仿生学和空气动力学设计三维成型风扇叶片;
※ 多叶片设计;
※ 智能控制设计,可根据环境温度自动调整转数。

智能除霜:

不同于传统热泵系统,克莱门特开发了“SMART DEFROST”智能除霜系统。该系统具有自适应功能,能自动根据室外温度和湿度以及机组上次除霜的结果对下次除霜进行修正和调整,以保证每次除霜准确。

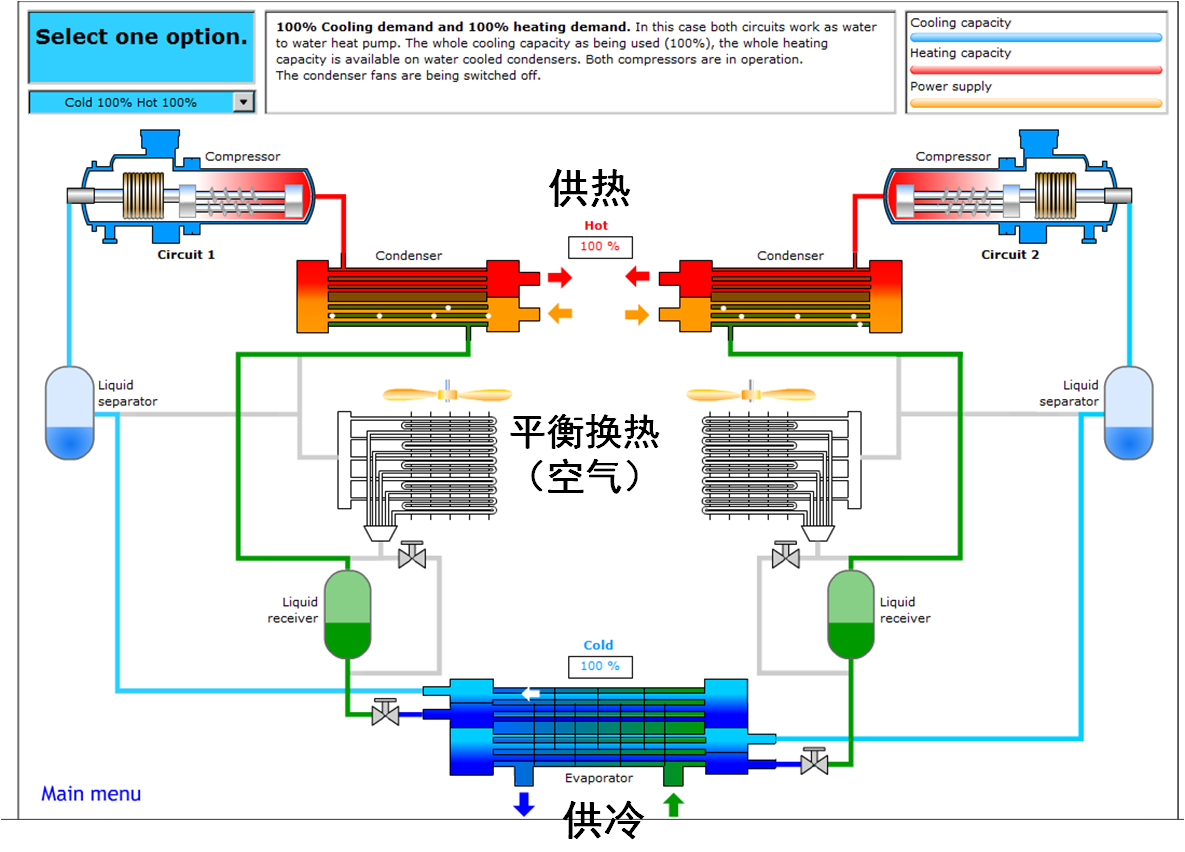

自动平衡冷热量:

四管制风冷螺杆机组中,每个制冷回路均具有三个换热器:冷水换热器、热水换热器、平衡换热器。其中冷水换热器常年生产冷水,热水换热器常年生产热水,而平衡换热器则既可以作为冷凝器又可以作为蒸发器,当冷热水换热器负荷不能互相平衡时,平衡换热器便立刻自动投入工作进行冷热补偿,实时匹配任意的冷热水负荷需求,冷热输出更加随心所欲。





环保制冷剂:


标准机组采用R134a制冷剂

环保制冷剂R134a,杰出性能,节省电能消耗,不含氯元素,对大气臭氧层无任何破坏作用,无禁用期限;

可选低GWP,环保制冷剂R513A






制冷范围 制冷量:246~1543KW
制热范围 制热量:260~1580KW
压缩机形式 半封闭双螺杆
压缩机数量 2个
制冷剂 R134a / R513A
电源形式 380-3Ph-50Hz
上海巴斯夫工厂

上海巴斯夫工厂

地域11111:上海
总冷负荷:15500KW
年份:2013
总热负荷:16250KW
建筑功能:
系统:风冷热泵
机组型号及数量:
CSRAN 2442-HL-X 3台 CSRAN 0401-HL-X 1台 ERACS2401C-N-SL 2台 ERACS3622C-N-SL 9台 ERACS2401C-N-D-SL 1台 CSRAN2722-Q-B-Y 3台

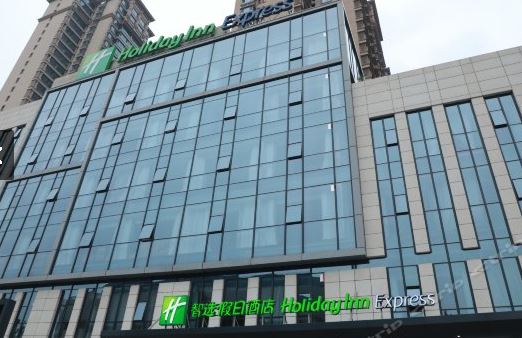

石家庄洲际智选酒店

石家庄洲际智选酒店

地域11111:石家庄
总冷负荷:1544kW
年份:2015
总热负荷:
建筑功能:
系统:风冷螺杆热泵+全热回收+风冷螺杆冷水机组
机组型号及数量:
CSRAN1962-R-SL-Y 2台 ERACS2102C-SL 1台
上海市第一人民医院

上海市第一人民医院

地域11111:上海
总冷负荷:2500kW
年份:2017
总热负荷:2650kW
建筑功能:医疗卫生
系统:风冷螺杆热泵(能量提升机)
机组型号及数量:
ERACS2422E-Q-B 2台 ERACS2722E-Q-B 2台
上海市胸科医院

上海市胸科医院

地域11111:上海
总冷负荷:6550kW
年份:2017
总热负荷:7600kW
建筑功能:医疗卫生
系统:风冷螺杆冷水机组(能量提升机)+热泵热水机组
机组型号及数量:
ERACS3602E-N-B 4台 ERACS2722E-N-R-B 3台 ERACS2422E-Q-B 2台 ATW0242-B 1台 ATW0364-B 6台 ATW0484-B 2台

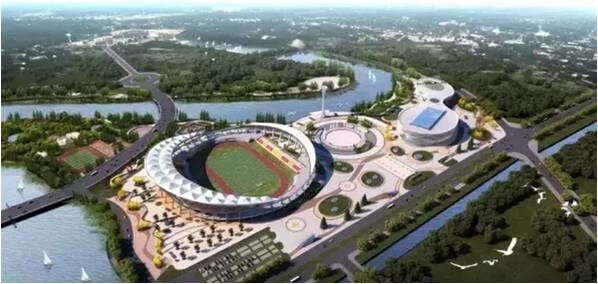

江西南昌县昌南体育中心

江西南昌县昌南体育中心

地域11111:江西
总冷负荷:11000kW
年份:2016
总热负荷:2200kW
建筑功能:体育场馆
系统:风冷螺杆热泵+地源热泵
机组型号及数量:
PSRHH4502C-Y 3台 PSRHH3502C-Y 2台 PSRHH2502C-Y 2台 ERCAS2101C-N-B 2台 ERCAS2101C-N-D 2台
