模块式风冷(冷水)热泵机组

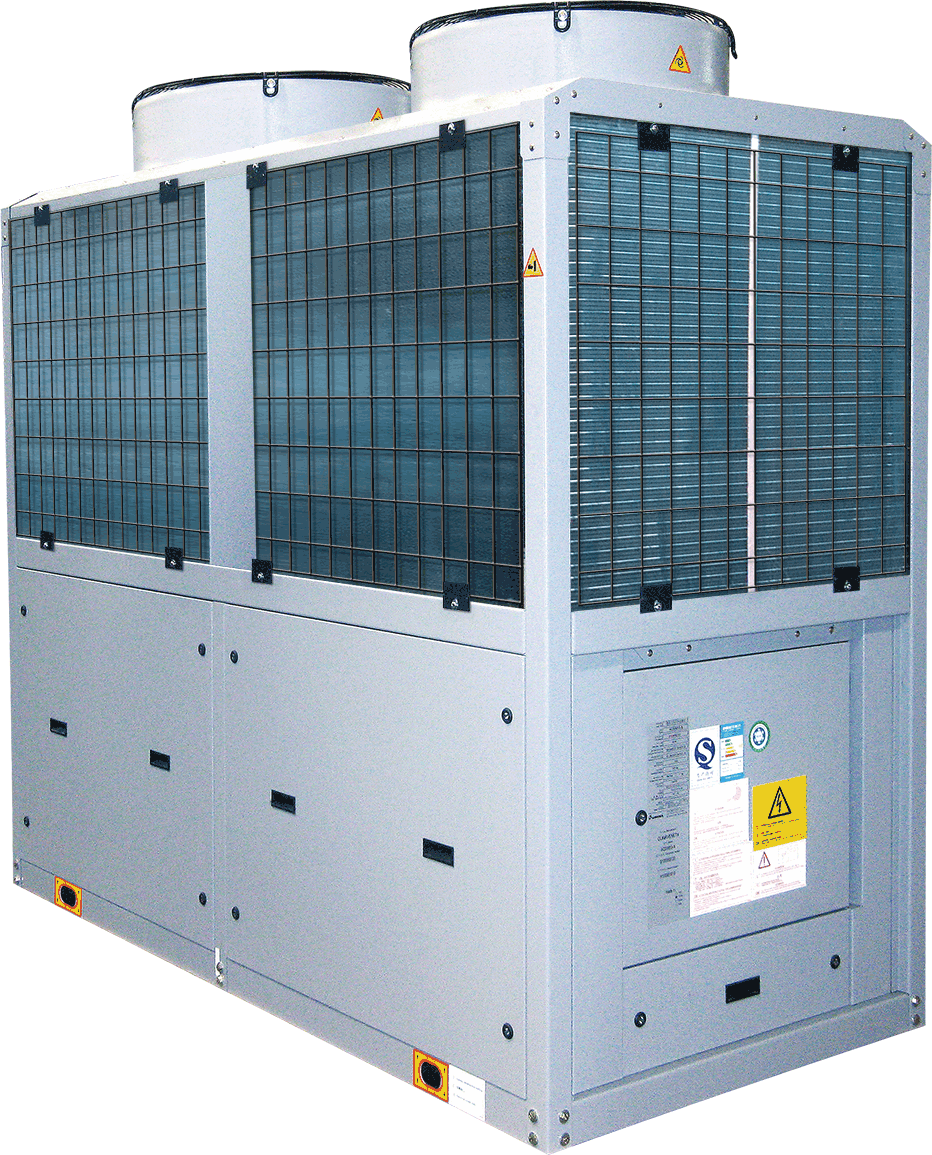

模块式风冷(冷水)热泵机组 modular air-cooled scoll chiller /heatpump
AQS-M系列 制冷量:65kW-130kW 制热量:67kW-135kW 克莱门特AQS风冷热泵模块机组采用模块化设计,基准模块为65和130kW。可以并联16台模块,形成65—2080kW范围的组合产品。机组为逆循环的空气源热泵,省去了冷却塔、冷却水泵和冷却水系统,节约了冷却系统投资和运行费用,无须专用机房,可直接安装于屋顶或室外。机组用途广泛,适用于医院、宾馆、写字楼、商场等各种空调场合,可以满足全年空调和采暖的需要。

拓展功能:

—B 基本型 —E 高效型 —LT 低温型

整体框架结构描述:

整体框架结构描述 机组整体支撑框架及底板均为外表面已作喷漆处理的镀锌钢板(RAL7025)制成,强度高,防腐蚀能力极强。。机组标配表冷器防护格栅和压缩机及制冷部件防护板,保护机组的同时有效阻隔噪音传播。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,节省空间。

压缩机描述:

采用国际品牌全封闭涡旋式压缩机,高效、低噪、稳定、可靠。并配置曲轴箱加热器和完善的控制保护装置保证机组的运行安全。采用双压机单回路的制冷系统设计,部分负荷时机组能效更高。机组启动采用逐台启动每台机组的第一个压缩机,全部启动完成后再启动第二台压缩机,启动电流小,机组效率高。

蒸发器描述:

采用AISI316不锈钢钎焊式板式换热器,高效换热。表面包覆闭孔氯丁绝热材料,防止板式换热器外表产生凝露;并且内置板换电加热器,防止板式换热器在恶劣条件下被冻坏。


冷凝器:

空气侧换热器采亲水铝箔设计,提高冷凝水排水能力,提高换热效果;铜管采用高效内螺纹铜管设计,提高制冷剂换热效果.



控制柜:

1、机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修均可在机组的前部进行。

2、电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件。

3、为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。


控制系统:

机组采用微电脑智能控制系统,可自动调节温度、空气流量。遇到故障能及时采取保护动作、报警、记录,并可进行联网监守,实现无人值守。多语言菜单和快捷键,常用状态参数图形化,机组运行状态一目了然。压缩机运行时间均匀功能,延长整机寿命。 微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示。

认证及荣誉:

电气控制质量保证:

外转子风机:

采用外转子风机设计,超强换热,提高换热效果。风扇叶片为三维成型,重量轻,刚性好,精度高,再配以低转速的电机,因此运转平稳、噪音小。冷凝风机外部安装有安全保护格栅。



电子膨胀阀:

机组采用电子膨胀阀,电子膨胀阀具有以下特点:
 精确控制制冷剂流量,优化蒸发器换热性能
 根据机组吸气过热度控制调节,性能更稳定
 提高机组偏离工况、低负荷运行效率
 反应迅速,根据负荷变化迅速调节,机组出水温度稳定

制冷范围 制冷量:65/130KW
制热范围 制热量:67/135KW
压缩机形式 全封闭涡旋
压缩机数量 2-4个
制冷剂 R410a
电源形式 380-3Ph-50Hz
上海巴斯夫工厂

上海巴斯夫工厂

地域11111:上海
总冷负荷:15500KW
年份:2013
总热负荷:16250KW
建筑功能:
系统:风冷热泵
机组型号及数量:
CSRAN 2442-HL-X 3台 CSRAN 0401-HL-X 1台 ERACS2401C-N-SL 2台 ERACS3622C-N-SL 9台 ERACS2401C-N-D-SL 1台 CSRAN2722-Q-B-Y 3台
石家庄洲际智选酒店

石家庄洲际智选酒店

地域11111:石家庄
总冷负荷:1544kW
年份:2015
总热负荷:
建筑功能:
系统:风冷螺杆热泵+全热回收+风冷螺杆冷水机组
机组型号及数量:
CSRAN1962-R-SL-Y 2台 ERACS2102C-SL 1台
上海市第一人民医院

上海市第一人民医院

地域11111:上海
总冷负荷:2500kW
年份:2017
总热负荷:2650kW
建筑功能:医疗卫生
系统:风冷螺杆热泵(能量提升机)
机组型号及数量:
ERACS2422E-Q-B 2台 ERACS2722E-Q-B 2台
上海市胸科医院

上海市胸科医院

地域11111:上海
总冷负荷:6550kW
年份:2017
总热负荷:7600kW
建筑功能:医疗卫生
系统:风冷螺杆冷水机组(能量提升机)+热泵热水机组
机组型号及数量:
ERACS3602E-N-B 4台 ERACS2722E-N-R-B 3台 ERACS2422E-Q-B 2台 ATW0242-B 1台 ATW0364-B 6台 ATW0484-B 2台
江西南昌县昌南体育中心

江西南昌县昌南体育中心

地域11111:江西
总冷负荷:11000kW
年份:2016
总热负荷:2200kW
建筑功能:体育场馆
系统:风冷螺杆热泵+地源热泵
机组型号及数量:
PSRHH4502C-Y 3台 PSRHH3502C-Y 2台 PSRHH2502C-Y 2台 ERCAS2101C-N-B 2台 ERCAS2101C-N-D 2台
查看更多 > >

产品中心

PRODUCT
模块式风冷(冷水)热泵机组
模块式风冷(冷水)热泵机组 modular air-cooled scoll chiller /heatpump
AQS-M系列 制冷量:65kW-130kW 制热量:67kW-135kW 克莱门特AQS风冷热泵模块机组采用模块化设计,基准模块为65和130kW。可以并联16台模块,形成65—2080kW范围的组合产品。机组为逆循环的空气源热泵,省去了冷却塔、冷却水泵和冷却水系统,节约了冷却系统投资和运行费用,无须专用机房,可直接安装于屋顶或室外。机组用途广泛,适用于医院、宾馆、写字楼、商场等各种空调场合,可以满足全年空调和采暖的需要。
特点
克莱门特
  • 特点
  • 基本参数
  • 应用案例
  • 下载
  • 其他

拓展功能:

—B 基本型 —E 高效型 —LT 低温型

整体框架结构描述:

整体框架结构描述 机组整体支撑框架及底板均为外表面已作喷漆处理的镀锌钢板(RAL7025)制成,强度高,防腐蚀能力极强。。机组标配表冷器防护格栅和压缩机及制冷部件防护板,保护机组的同时有效阻隔噪音传播。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,节省空间。

压缩机描述:

采用国际品牌全封闭涡旋式压缩机,高效、低噪、稳定、可靠。并配置曲轴箱加热器和完善的控制保护装置保证机组的运行安全。采用双压机单回路的制冷系统设计,部分负荷时机组能效更高。机组启动采用逐台启动每台机组的第一个压缩机,全部启动完成后再启动第二台压缩机,启动电流小,机组效率高。

蒸发器描述:

采用AISI316不锈钢钎焊式板式换热器,高效换热。表面包覆闭孔氯丁绝热材料,防止板式换热器外表产生凝露;并且内置板换电加热器,防止板式换热器在恶劣条件下被冻坏。


冷凝器:

空气侧换热器采亲水铝箔设计,提高冷凝水排水能力,提高换热效果;铜管采用高效内螺纹铜管设计,提高制冷剂换热效果.



控制柜:

1、机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修均可在机组的前部进行。

2、电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件。

3、为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。


控制系统:

机组采用微电脑智能控制系统,可自动调节温度、空气流量。遇到故障能及时采取保护动作、报警、记录,并可进行联网监守,实现无人值守。多语言菜单和快捷键,常用状态参数图形化,机组运行状态一目了然。压缩机运行时间均匀功能,延长整机寿命。 微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示。

控制控制认证及荣誉:

电气控制质量保证:

外转子风机:

采用外转子风机设计,超强换热,提高换热效果。风扇叶片为三维成型,重量轻,刚性好,精度高,再配以低转速的电机,因此运转平稳、噪音小。冷凝风机外部安装有安全保护格栅。



电子膨胀阀:

机组采用电子膨胀阀,电子膨胀阀具有以下特点:
 精确控制制冷剂流量,优化蒸发器换热性能
 根据机组吸气过热度控制调节,性能更稳定
 提高机组偏离工况、低负荷运行效率
 反应迅速,根据负荷变化迅速调节,机组出水温度稳定

制冷范围 制冷量:65/130KW
制热范围 制热量:67/135KW
压缩机形式 全封闭涡旋
压缩机数量 2-4个
制冷剂 R410a
电源形式 380-3Ph-50Hz
上海巴斯夫工厂

上海巴斯夫工厂

地域:上海 年份:2013 建筑功能: 系统:风冷热泵 总冷负荷:15500KW 总热负荷:16250KW
机组型号及数量:

CSRAN 2442-HL-X 3台 CSRAN 0401-HL-X 1台 ERACS2401C-N-SL 2台 ERACS3622C-N-SL 9台 ERACS2401C-N-D-SL 1台 CSRAN2722-Q-B-Y 3台

上海申通地铁大楼

上海申通地铁大楼

地域:上海 年份:2018 建筑功能:轨道交通,政府 系统:磁悬浮冷水机组+风冷螺杆热泵 总冷负荷: 总热负荷:
机组型号及数量:

ERACS3622E-N-B/S*4 TECS-W3252L/E*4

上证所金桥技术中心基地

上证所金桥技术中心基地

地域:上海 年份:2017 建筑功能:数据中心 系统:风冷螺杆冷水机组+风冷涡旋热泵机组+热泵热水机组 总冷负荷:21800kW 总热负荷:1300kW
机组型号及数量:

ERACS3602C-B 16台 AQS0352-B 4台 AQS0182-B 8台 AQS0804-N-B 2台 AQS0552-N-B 2台 AQS0604-ATW-LT 2台

深圳市平安龙华医院

深圳市平安龙华医院

地域:广东 年份:2022 建筑功能:医疗卫生 系统:多功能一体螺杆式风冷热泵机组 总冷负荷:8100kW 总热负荷:10000kW
机组型号及数量:

ERACS2422E-Q-B*6 ERACS1702E-Q-B*1 ERACS2402E-Q-B*2 ERACS2622E-Q-B*5

云南昭通文体公园D地块(会展中心)

云南昭通文体公园D地块(会展中心)

地域:云南 年份:2018 建筑功能:体育场馆,展览场馆 系统:风冷螺杆热泵 总冷负荷: 总热负荷:
机组型号及数量:

ERACS5422E-N-B 6台
