高效型满液式水冷螺杆冷水机组

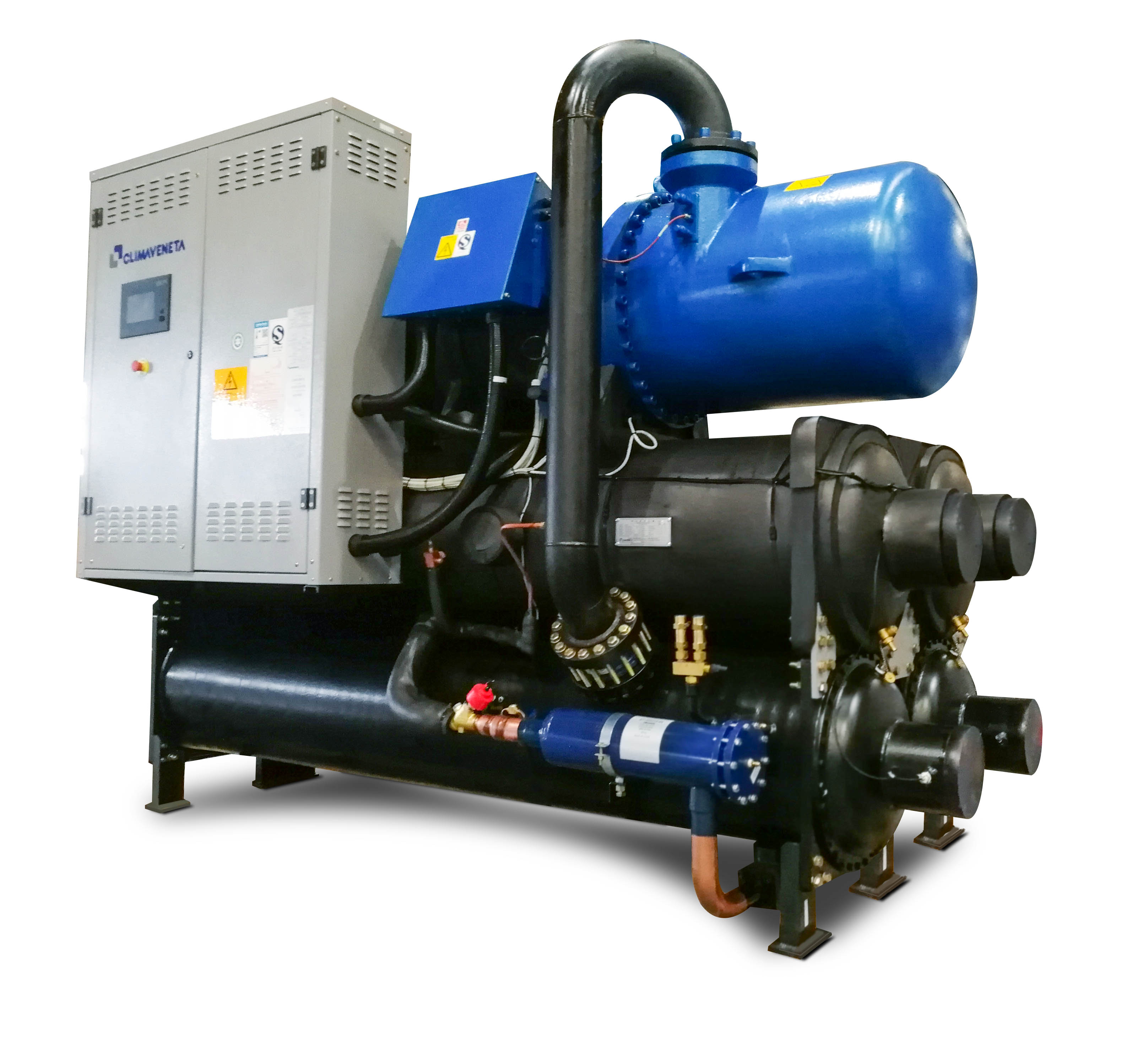

高效型满液式水冷螺杆冷水机组 High Efficiency Flooded Water Cooled Chiller With Screw Compressor
FOCSWATER.E系列 制冷量217kW-1743kW 克莱门特FOCSWATER.E是克莱门特推出的高效型水冷螺杆冷水机组,全系列达到一级能效(依据GB19577-2015),同时取得了美国空调、供热及制冷工业协会AHRI标准认证。FOCSWATER.E系列采用开发的W3000 中文微电脑控制器、高效压缩机搭配满液式蒸发器,使系统优化匹配,其集高效节能、绿色环保、稳定可靠以及结构紧凑等特点于一体,可广泛应用于酒店、医院、企业、办公楼等场所。

拓展功能:

1-半封闭双螺杆压缩机  2-冷媒R134a  3-制冷

整体框架结构描述:

机组的整体框架及底板均采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。

■机组结构布置方便、紧凑、简捷。压缩机、蒸发器及冷凝器上下分层设置,其他制冷部件沿框架外围设置,方便用户充分掌握机组的运行状态,对蒸发器及冷凝器在运输、机房安装及日常运行过程中起到有效的保护作用并且使维护更加方便。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,占用机房面积小,节省空间。

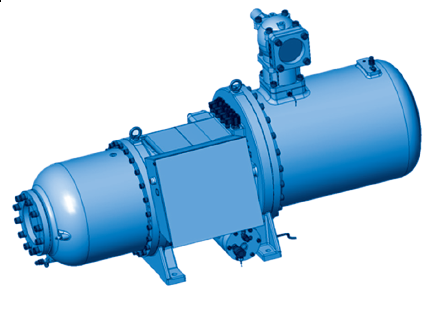

压缩机描述:


■专为HFC134a设计高效半封闭双螺杆压缩机,压缩效率高,在满负荷及部分负荷下均能高效运行;

■采用高精度加工双螺杆转子、航空级转动轴承,具有性能稳定、噪声低、振动小、运转平稳等特点;

■电机直接驱动转子,运动部件和易损件少,无其他能量损失,机械效率高。


蒸发器描述:

采用混合蒸发高效蒸发器,蒸发管完全浸在沸腾的液态制冷剂中,有效地提高了机组制冷能力及能效比

■ 特殊设计的逆流混合蒸发方式,管外轧制螺纹,大幅度提升制冷剂沸腾蒸发及利于珠状凝结,显著降低管内外传热温差

■ 管内侧强化传热增大了水侧扰动和紊流换热

■ 冷冻水流动于管内侧,方便清洗维护

冷凝器:

控制柜:

机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修均可在机组的前部进行;

电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件;

为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。

控制系统:

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和兼容性。多个扩展配件,增加远程和群控功能。

友好人机界面:操作屏嵌入机组,方便的操作、良好的 保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。

机组控制与运行管理:先进的W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现25-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。

网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接如MODBUSLONWORKSBACNET等常见的楼宇控制系统。

FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。

故障保护、报警和分析能力微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。

认证及荣誉:

电气控制质量保证:






制冷量范围 271kw-1743kw
压缩机形式 半封闭双螺杆
压缩机数量 1-2个
制冷回路 独立制冷回路
制冷剂 R134a
电源形式 380V-3Ph-50Hz
南京鑫星中小银行服务业科技创新基地

南京鑫星中小银行服务业科技创新基地

地域11111:江苏省
总冷负荷:10030kW
年份:2017
总热负荷:6753kW
建筑功能:综合办公
系统:水冷磁悬浮变频离心式冷水机组+水地源热泵机组+热回收机组
机组型号及数量:
TECS-W6004L-E 2台,PSRHH5603C-Y 2台,PSRHH5603C-Y-R 1台
河南省肿瘤医院

河南省肿瘤医院

地域11111:河南
总冷负荷:12000kW
年份:2012
总热负荷:
建筑功能:医疗卫生
系统:水冷磁悬浮变频离心式冷水机组
机组型号及数量:

水冷磁悬浮机组2+离心式冷水机组2+空气源能量提升机9

石家庄火车站东广场

石家庄火车站东广场

地域11111:石家庄
总冷负荷:4248kW
年份:2014
总热负荷:
建筑功能:轨道交通
系统:水冷螺杆式冷水机组
机组型号及数量:
CSRH4002C-Y 3台
邯郸市中心医院

邯郸市中心医院

地域11111:邯郸
总冷负荷:3166kW
年份:2017
总热负荷:
建筑功能:医疗卫生
系统:水冷磁悬浮变频离心式冷水机组
机组型号及数量:
TECS-W3903L-E 2台
扬州明发江湾城

扬州明发江湾城

地域11111:江苏
总冷负荷:11371kW
年份:2015
总热负荷:12365kW
建筑功能:
系统:水冷冷水机组+水地源热泵机组
机组型号及数量:
CSRH1801E-Y 1台 PSRHH6003C-Y 2台 PSRHH1651C-Y-R 2台 PSRHH5403C- 2台 PSRHH1901C-Y-R 2台
查看更多 > >

产品中心

PRODUCT
高效型满液式水冷螺杆冷水机组
高效型满液式水冷螺杆冷水机组 High Efficiency Flooded Water Cooled Chiller With Screw Compressor
FOCSWATER.E系列 制冷量217kW-1743kW 克莱门特FOCSWATER.E是克莱门特推出的高效型水冷螺杆冷水机组,全系列达到一级能效(依据GB19577-2015),同时取得了美国空调、供热及制冷工业协会AHRI标准认证。FOCSWATER.E系列采用开发的W3000 中文微电脑控制器、高效压缩机搭配满液式蒸发器,使系统优化匹配,其集高效节能、绿色环保、稳定可靠以及结构紧凑等特点于一体,可广泛应用于酒店、医院、企业、办公楼等场所。
特点
克莱门特
  • 特点
  • 基本参数
  • 应用案例
  • 下载
  • 其他

拓展功能:

1-半封闭双螺杆压缩机  2-冷媒R134a  3-制冷

整体框架结构描述:

机组的整体框架及底板均采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。

■机组结构布置方便、紧凑、简捷。压缩机、蒸发器及冷凝器上下分层设置,其他制冷部件沿框架外围设置,方便用户充分掌握机组的运行状态,对蒸发器及冷凝器在运输、机房安装及日常运行过程中起到有效的保护作用并且使维护更加方便。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,占用机房面积小,节省空间。

压缩机描述:


■专为HFC134a设计高效半封闭双螺杆压缩机,压缩效率高,在满负荷及部分负荷下均能高效运行;

■采用高精度加工双螺杆转子、航空级转动轴承,具有性能稳定、噪声低、振动小、运转平稳等特点;

■电机直接驱动转子,运动部件和易损件少,无其他能量损失,机械效率高。


蒸发器描述:

采用混合蒸发高效蒸发器,蒸发管完全浸在沸腾的液态制冷剂中,有效地提高了机组制冷能力及能效比

■ 特殊设计的逆流混合蒸发方式,管外轧制螺纹,大幅度提升制冷剂沸腾蒸发及利于珠状凝结,显著降低管内外传热温差

■ 管内侧强化传热增大了水侧扰动和紊流换热

■ 冷冻水流动于管内侧,方便清洗维护

冷凝器:

控制柜:

机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修均可在机组的前部进行;

电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件;

为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。

控制系统:

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和兼容性。多个扩展配件,增加远程和群控功能。

友好人机界面:操作屏嵌入机组,方便的操作、良好的 保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。

机组控制与运行管理:先进的W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现25-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。

网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接如MODBUSLONWORKSBACNET等常见的楼宇控制系统。

FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。

故障保护、报警和分析能力微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。

控制控制认证及荣誉:

电气控制质量保证:






制冷量范围 271kw-1743kw
压缩机形式 半封闭双螺杆
压缩机数量 1-2个
制冷回路 独立制冷回路
制冷剂 R134a
电源形式 380V-3Ph-50Hz
上海巴斯夫工厂

上海巴斯夫工厂

地域:上海 年份:2013 建筑功能: 系统:风冷热泵 总冷负荷:15500KW 总热负荷:16250KW
机组型号及数量:

CSRAN 2442-HL-X 3台 CSRAN 0401-HL-X 1台 ERACS2401C-N-SL 2台 ERACS3622C-N-SL 9台 ERACS2401C-N-D-SL 1台 CSRAN2722-Q-B-Y 3台

上海申通地铁大楼

上海申通地铁大楼

地域:上海 年份:2018 建筑功能:轨道交通,政府 系统:磁悬浮冷水机组+风冷螺杆热泵 总冷负荷: 总热负荷:
机组型号及数量:

ERACS3622E-N-B/S*4 TECS-W3252L/E*4

上证所金桥技术中心基地

上证所金桥技术中心基地

地域:上海 年份:2017 建筑功能:数据中心 系统:风冷螺杆冷水机组+风冷涡旋热泵机组+热泵热水机组 总冷负荷:21800kW 总热负荷:1300kW
机组型号及数量:

ERACS3602C-B 16台 AQS0352-B 4台 AQS0182-B 8台 AQS0804-N-B 2台 AQS0552-N-B 2台 AQS0604-ATW-LT 2台

深圳市平安龙华医院

深圳市平安龙华医院

地域:广东 年份:2022 建筑功能:医疗卫生 系统:多功能一体螺杆式风冷热泵机组 总冷负荷:8100kW 总热负荷:10000kW
机组型号及数量:

ERACS2422E-Q-B*6 ERACS1702E-Q-B*1 ERACS2402E-Q-B*2 ERACS2622E-Q-B*5

云南昭通文体公园D地块(会展中心)

云南昭通文体公园D地块(会展中心)

地域:云南 年份:2018 建筑功能:体育场馆,展览场馆 系统:风冷螺杆热泵 总冷负荷: 总热负荷:
机组型号及数量:

ERACS5422E-N-B 6台
