微模块,UPS
微模块,UPS
模块化数据中心基础设施解决方案为数据中心提供一个整合的、标准的、最优的、智能的、具备很高适应性的基础设施环境,是全新的高密度低功耗模块化的数据中心,是新一代高效节能的数据中心建设模式。模块化的数据中心基础设施的独特设计在支持具体的业务需求的同时,保持其未来进一步发展的机会。

拓展功能:

整体框架结构描述:

压缩机描述:

蒸发器描述:

冷凝器:

控制柜:

控制系统:

认证及荣誉:

电气控制质量保证:

产品优势:

模块化:快速部署,柔性架构,按需升级,弹性扩容

各单元采用模块化设计,均具有独立的功能,且具有冗余、备份和容错;建设周期可缩短到2~3 个月,快速响应业务需求;按需部署,灵活调度,最大限度保护投资,避免过度规划,扩展更方便,运行更经济。

标准化:各单元实现标准化,降低生产及运维成本

通道、机柜与供配电等单元实现工厂预制,标准化生产,降低成本;各单元间接口,工程界面清晰,建设简单,预测试、现场工程化,即插即用,质量可控,降低维护难度及运维成本。

绿色节能:PUE 值低于传统数据中心,大幅度降低运营成本

采用高效模块化UPS、冷热通道封闭、高效制冷、高密方案,优化PUE 值小于1.2~1.5,降低能耗,大幅度降低运营成本。

智能化:全方位综合监控、易于管理

对供配电单元(UPS、配电柜)、制冷单元(空调)、系统环境、系统安全(消防、门禁)等集中智能监控,可实现实时监控、网络分层管理、能效管理、容量管理、可视化管理、智能联动安全管理等功能,基于大数据分析,构建绿色节能的数据中心。

定制化:满足用户特殊需求

可根据用户特殊需求和现场情况,提供定制化解决方案,达到可快速部署的微模块产品。

全数字ups:

产品简介

DSL 系列是一款双变换在线式UPS 系统。

DSL 系列UPS 为负载提供高可靠性的电源保障,该系列产品可以随用户的业务扩大进行扩展,基础系统可以扩展至8 个模块,无需浪费初始投资,并且该UPS 系统的标配有输出隔离变压器,保证了负载在任何情况下都会免受市电的干扰;系统可以配置多种电池类型如:封闭电池、通气孔蓄电池、镍镉蓄电池等,同时可以选择不同的充电方案来满足不同电池的充电要求;UPS系统还具有高短路和超 强的过载能力。另外,系统可以配置多种应用方案,如双总线、动态系统扩张等先进的组态方案,通过这些先进的配置方案可以更好地体现出系统的高可用性和可维护性。

DSL 系列UPS 系统应用范围很广,如数据中心,通信行业,工业级用户,电子医疗,金融等多领域应用。

性能特点

■ DSL 系列有100KVA-120KVA-160KVA-200KVA-250KVA-300KVA-400KVA-500KVA-600KVA 等多个容量段三相电源,应用在线双变换技术,并且逆变器输出附有变压器,完全满足VFI-SS-111 要求,IEC EN 62040-3;

■ 整流器采用了先进的IGBT 高频技术,输入电流谐波小于3%,输入功率因数大于0.99 对电网的污染几乎为零;

■ 系统整体控制采用先进的DSP 控制技术,使运行更稳定可靠;

■ 电源具有启动延时功能可以降低前级输入电源的瞬间过载;

■ 电池保护系统

-系统充电器具有多种充电方式,其两级充电电压,符合IU 特性;

-充电电压的温度补偿,可以根据环境温度对电池进行充电补偿;

-电池测试功能可以检测电池的老化情况,提前对电池进行维护或更换;

-电池保护系统与电池充电兼容。

■ 逆变器输出的隔离变压器保护负载免遭电网干扰,无论在怎样的恶劣环境条件下,整机效率可以保持在94%;

■ 电源对负载具有双重保护功能:一个是控制电路保护负载,另一个为输出变压器保护负载;

■ 逆变器可以保障110% 负载60 分钟;

■ UPS 额定输出功率下,功率因数为0.9;

■ 系统可扩展至8 个单元并联,双总线、动态双总线系统等多种配置方案;

■ 并联系统中还设有“电能管理系统”方便地对电能的使用情况进行处理。

应用领域

数据中心、通信行业、工业级用户、电子医疗、金融等多领域。

模块化ups:

产品简介

CMS系列工业级模块化UPS电源,是遵循“节能、绿色、环保”的新概念而推向市场的一款高端模块化UPS产品,其不仅包含了传统UPS的整流、滤波、充电、逆变器的装置,还具备智能型的电源保护功能,并且采用了平均电流控制整流技术、顺位主从同步控制技术、多级分散式控制技术和三阶正弦波逆变等多项新概念技术,在大幅提高了设备的可用性、可靠性的基础上降低了设备的投资、运营、维护成本。

性能特点

■系统容量有50KVA、100KVA、150KVA、250KVA、350KVA、500KVA、800KVA多个系列,功率模块为10KVA、25KVA、50KVA、三个功率范围,用户可根据负载大小随意选择;

■系统为模块式结构,由静态开关模块、监控模块和N个功率模块并联组成,模块N+X冗余,根据用户需求进行在线升级扩容;

■多可四套系统并机使用,满足N+1、2N、Δ2N多种供电方案要求;

■监控模块、静态开关模块和功率模块均可在线热插拔;

■系统可随需设定为1/1、1/3、3/1或3/3的进出线方式;

■采用无主从并联、多级分散式控制技术,无运行瓶颈、性能可靠;

■所有功率模块共享电池组;

■具有完善的电池管理功能:电池自放电功能、自动均浮充转换功能、温度补偿功能、自动均流功能;

■任一功率模块均具有输入、输出和充电功率的平衡分配功能;

■整机效率大于95%(AC-AC),逆变效率大于98%(DC-AC),输入功率因数(PF)大于0.99;

■交流输入采用连续电流模式(CCM)运行,减少对电网干扰(RFI/EMI);

■符合行业规范要求的外形结构,设备体积小,重量轻,可满足普通楼宇承重要求;

■可选配输入、输出K值隔离变压器;

■手动维修开关、RS232、RS485/RS422通信接口、远程监控 软件均为标准配置。可选配SNMP卡、防雷模块及输入输出开关。

应用领域

通信、电力、交通、广电、金融、税务、医疗、教育、科研、企业、石化、工矿等。

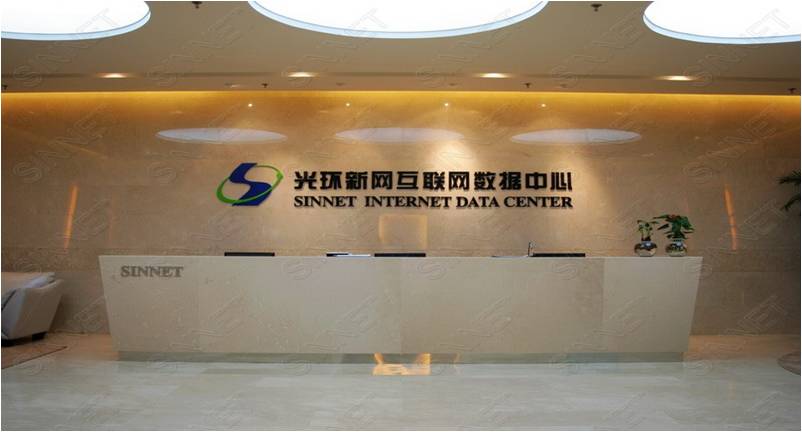

北京光环新网科技股份有限公司(2015年)

北京光环新网科技股份有限公司(2015年)

地域:北京
总冷负荷:7248kW
年份:2015
总热负荷:
建筑功能:数据中心
系统:
机组型号及数量:

SCU100 48台

SCU160 12台

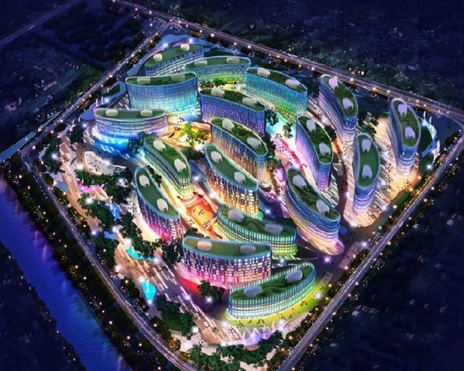

北京汇天云项目

北京汇天云项目

地域:北京
总冷负荷:58980kW
年份:2016
总热负荷:
建筑功能:数据中心
系统:冷冻水型
机组型号及数量:

SCU100 194台

SCU025 36台

SCU140 191台

等其他型号,总数量600台

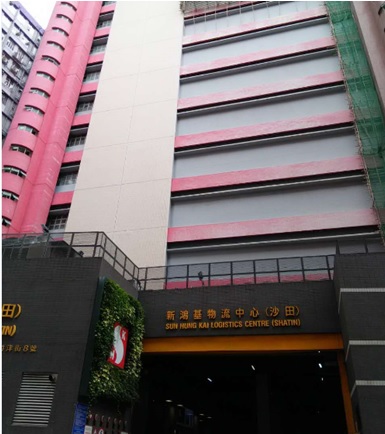

香港沙田项目

香港沙田项目

地域:香港
总冷负荷:7060kW
年份:2016
总热负荷:
建筑功能:数据中心
系统:冷冻水型
机组型号及数量:

SCU080 2台 SCU160 15台 SCU180 25台

海南航空公司飞行楼

海南航空公司飞行楼

地域:海南省海口市
总冷负荷:1260kW
年份:2015
总热负荷:
建筑功能:数据中心
系统:冷冻水型
机组型号及数量:

SCO011 10台 SCO020 12台 SCU035 26台

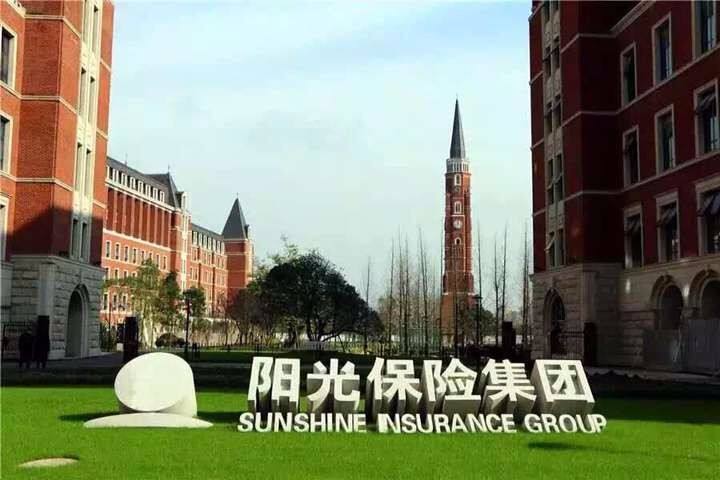

阳光保险通州后院灾备中心

阳光保险通州后院灾备中心

地域:北京通州
总冷负荷:3020kW
年份:2015
总热负荷:
建筑功能:数据中心
系统:冷冻水型
机组型号及数量:

SCO140 8台 SCU100 19台

查看更多 > >

产品中心

PRODUCT
微模块,UPS
微模块,UPS
模块化数据中心基础设施解决方案为数据中心提供一个整合的、标准的、最优的、智能的、具备很高适应性的基础设施环境,是全新的高密度低功耗模块化的数据中心,是新一代高效节能的数据中心建设模式。模块化的数据中心基础设施的独特设计在支持具体的业务需求的同时,保持其未来进一步发展的机会。
特点
克莱门特
  • 特点
  • 基本参数
  • 应用案例
  • 下载
  • 其他

拓展功能:

整体框架结构描述:

压缩机描述:

蒸发器描述:

冷凝器:

控制柜:

控制系统:

控制控制认证及荣誉:

电气控制质量保证:

产品优势:

模块化:快速部署,柔性架构,按需升级,弹性扩容

各单元采用模块化设计,均具有独立的功能,且具有冗余、备份和容错;建设周期可缩短到2~3 个月,快速响应业务需求;按需部署,灵活调度,最大限度保护投资,避免过度规划,扩展更方便,运行更经济。

标准化:各单元实现标准化,降低生产及运维成本

通道、机柜与供配电等单元实现工厂预制,标准化生产,降低成本;各单元间接口,工程界面清晰,建设简单,预测试、现场工程化,即插即用,质量可控,降低维护难度及运维成本。

绿色节能:PUE 值低于传统数据中心,大幅度降低运营成本

采用高效模块化UPS、冷热通道封闭、高效制冷、高密方案,优化PUE 值小于1.2~1.5,降低能耗,大幅度降低运营成本。

智能化:全方位综合监控、易于管理

对供配电单元(UPS、配电柜)、制冷单元(空调)、系统环境、系统安全(消防、门禁)等集中智能监控,可实现实时监控、网络分层管理、能效管理、容量管理、可视化管理、智能联动安全管理等功能,基于大数据分析,构建绿色节能的数据中心。

定制化:满足用户特殊需求

可根据用户特殊需求和现场情况,提供定制化解决方案,达到可快速部署的微模块产品。

全数字ups:

产品简介

DSL 系列是一款双变换在线式UPS 系统。

DSL 系列UPS 为负载提供高可靠性的电源保障,该系列产品可以随用户的业务扩大进行扩展,基础系统可以扩展至8 个模块,无需浪费初始投资,并且该UPS 系统的标配有输出隔离变压器,保证了负载在任何情况下都会免受市电的干扰;系统可以配置多种电池类型如:封闭电池、通气孔蓄电池、镍镉蓄电池等,同时可以选择不同的充电方案来满足不同电池的充电要求;UPS系统还具有高短路和超 强的过载能力。另外,系统可以配置多种应用方案,如双总线、动态系统扩张等先进的组态方案,通过这些先进的配置方案可以更好地体现出系统的高可用性和可维护性。

DSL 系列UPS 系统应用范围很广,如数据中心,通信行业,工业级用户,电子医疗,金融等多领域应用。

性能特点

■ DSL 系列有100KVA-120KVA-160KVA-200KVA-250KVA-300KVA-400KVA-500KVA-600KVA 等多个容量段三相电源,应用在线双变换技术,并且逆变器输出附有变压器,完全满足VFI-SS-111 要求,IEC EN 62040-3;

■ 整流器采用了先进的IGBT 高频技术,输入电流谐波小于3%,输入功率因数大于0.99 对电网的污染几乎为零;

■ 系统整体控制采用先进的DSP 控制技术,使运行更稳定可靠;

■ 电源具有启动延时功能可以降低前级输入电源的瞬间过载;

■ 电池保护系统

-系统充电器具有多种充电方式,其两级充电电压,符合IU 特性;

-充电电压的温度补偿,可以根据环境温度对电池进行充电补偿;

-电池测试功能可以检测电池的老化情况,提前对电池进行维护或更换;

-电池保护系统与电池充电兼容。

■ 逆变器输出的隔离变压器保护负载免遭电网干扰,无论在怎样的恶劣环境条件下,整机效率可以保持在94%;

■ 电源对负载具有双重保护功能:一个是控制电路保护负载,另一个为输出变压器保护负载;

■ 逆变器可以保障110% 负载60 分钟;

■ UPS 额定输出功率下,功率因数为0.9;

■ 系统可扩展至8 个单元并联,双总线、动态双总线系统等多种配置方案;

■ 并联系统中还设有“电能管理系统”方便地对电能的使用情况进行处理。

应用领域

数据中心、通信行业、工业级用户、电子医疗、金融等多领域。

模块化ups:

产品简介

CMS系列工业级模块化UPS电源,是遵循“节能、绿色、环保”的新概念而推向市场的一款高端模块化UPS产品,其不仅包含了传统UPS的整流、滤波、充电、逆变器的装置,还具备智能型的电源保护功能,并且采用了平均电流控制整流技术、顺位主从同步控制技术、多级分散式控制技术和三阶正弦波逆变等多项新概念技术,在大幅提高了设备的可用性、可靠性的基础上降低了设备的投资、运营、维护成本。

性能特点

■系统容量有50KVA、100KVA、150KVA、250KVA、350KVA、500KVA、800KVA多个系列,功率模块为10KVA、25KVA、50KVA、三个功率范围,用户可根据负载大小随意选择;

■系统为模块式结构,由静态开关模块、监控模块和N个功率模块并联组成,模块N+X冗余,根据用户需求进行在线升级扩容;

■多可四套系统并机使用,满足N+1、2N、Δ2N多种供电方案要求;

■监控模块、静态开关模块和功率模块均可在线热插拔;

■系统可随需设定为1/1、1/3、3/1或3/3的进出线方式;

■采用无主从并联、多级分散式控制技术,无运行瓶颈、性能可靠;

■所有功率模块共享电池组;

■具有完善的电池管理功能:电池自放电功能、自动均浮充转换功能、温度补偿功能、自动均流功能;

■任一功率模块均具有输入、输出和充电功率的平衡分配功能;

■整机效率大于95%(AC-AC),逆变效率大于98%(DC-AC),输入功率因数(PF)大于0.99;

■交流输入采用连续电流模式(CCM)运行,减少对电网干扰(RFI/EMI);

■符合行业规范要求的外形结构,设备体积小,重量轻,可满足普通楼宇承重要求;

■可选配输入、输出K值隔离变压器;

■手动维修开关、RS232、RS485/RS422通信接口、远程监控 软件均为标准配置。可选配SNMP卡、防雷模块及输入输出开关。

应用领域

通信、电力、交通、广电、金融、税务、医疗、教育、科研、企业、石化、工矿等。



上海巴斯夫工厂

上海巴斯夫工厂

地域:上海 年份:2013 建筑功能:工业应用 系统:风冷热泵 总冷负荷:15500KW 总热负荷:16250KW
机组型号及数量:

CSRAN 2442-HL-X 3台 CSRAN 0401-HL-X 1台 ERACS2401C-N-SL 2台 ERACS3622C-N-SL 9台 ERACS2401C-N-D-SL 1台 CSRAN2722-Q-B-Y 3台

上海申通地铁大楼

上海申通地铁大楼

地域:上海 年份:2018 建筑功能:轨道交通,政府 系统:磁悬浮冷水机组+风冷螺杆热泵 总冷负荷: 总热负荷:
机组型号及数量:

ERACS3622E-N-B/S*4 TECS-W3252L/E*4

上证所金桥技术中心基地

上证所金桥技术中心基地

地域:上海 年份:2017 建筑功能:数据中心 系统:风冷螺杆冷水机组+风冷涡旋热泵机组+热泵热水机组 总冷负荷:21800kW 总热负荷:1300kW
机组型号及数量:

ERACS3602C-B 16台 AQS0352-B 4台 AQS0182-B 8台 AQS0804-N-B 2台 AQS0552-N-B 2台 AQS0604-ATW-LT 2台

云南昭通文体公园D地块(会展中心)

云南昭通文体公园D地块(会展中心)

地域:云南 年份:2018 建筑功能:体育场馆,展览场馆 系统:风冷螺杆热泵 总冷负荷: 总热负荷:
机组型号及数量:

ERACS5422E-N-B 6台

浙江德俊新材料有限公司机房项目改造

浙江德俊新材料有限公司机房项目改造

地域:浙江 年份:2018年 建筑功能:工业应用 系统: 总冷负荷:1400kW 总热负荷:
机组型号及数量:

TECS-W3902L-E 1台
